מחברי פולימר ב-NUDURA ICF: מחקר חדש שם סוף לחששות המתכננים
החשש המרכזי: אתגר האמון בחדשנות טכנולוגית בענף הבנייה

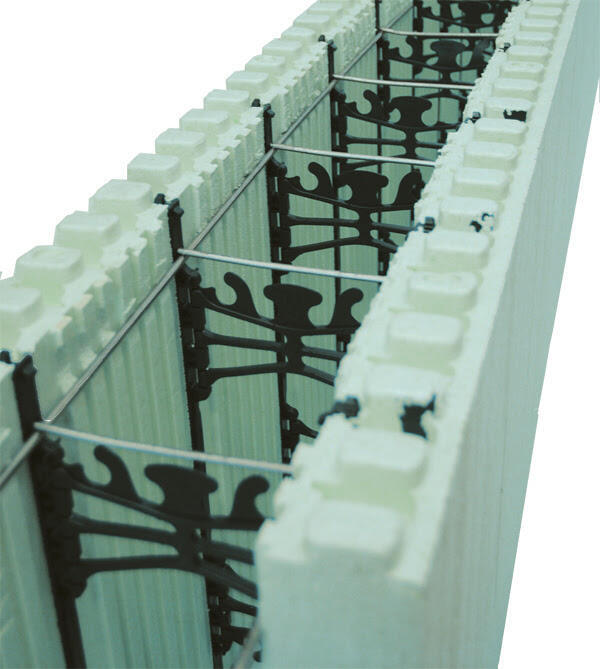

שיטת הבנייה בתבניות מבודדות יצוקות (NUDURA ICF) צוברת תאוצה בישראל בשנים האחרונות, הודות ליתרונותיה המוכחים בתחום הבידוד התרמי המעולה, מהירות הביצוע ודיוקה, ויכולת ההתאמה שלה לדרישות ירוקות ובנות קיימא. עם זאת, חדירתה לשוק המוסדי והרווי, המאופיין בשמרנות מסוימת, נתקלה בחשדנות טבעית מצד גורמי התכנון והפיקוח. בלב החשש הזה עמד רכיב מרכזי בטכנולוגיה: מחברי פולימר פנימיים. רכיבים אלו אחראים להחזיק את שני לוחות הבידוד העשויים קצף פוליסטירן מורחב (EPS) וליצור את החלל הנדרש ליציקת הבטון. השאלה ההנדסית המרכזית הייתה האם עצם נוכחותם של אלמנטים פלסטיים אלו בתוך מסת הבטון, הנחשב לחומר קונסטרוקטיבי אינהרנטי, יוצרת נקודות תורפה מבניות, פוגעת ברציפות המבנית של הקיר, או משנה באופן בלתי רצוי את התנהגות הקיר תחת עומסים שונים, ובמיוחד תחת עומסים סייסמיים ואחרים המופעלים על מבנים. בהקשר המקצועי, מחקר EUCENTRE על עמידות סייסמית של NUDURA ICF מספק הרחבה חשובה לנושא. מחקר EUCENTRE על עמידות סייסמית של NUDURA ICF מספק את ההרחבה בצורה חד משמעית. בהקשר המקצועי, פרויקטים שבוצעו עם אקובילד מספק הרחבה רלוונטית לנושא.
הסקפטיות, המוצדקת כשלעצמה לאור חוסר הניסיון המדעי, נבעה בעיקר מהיעדר נתונים בלתי תלויים ובקנה מידה מלא שהתייחסו ספציפית לנקודה קריטית זו. בעוד שהתקנים הבינלאומיים המחמירים והניסיון המצטבר בעולם רמזו על בטיחות השיטה – כולל בבניינים רבי קומות ובאזורים המועדים לרעידות אדמה – מומחי הטכניון בעיקר והקהילה ההנדסית בישראל דרשו הוכחות אמפיריות חותכות ומבוססות מדעית. ללא מחקר מקיף וקפדני שיבודד את המשתנה הספציפי הזה של מחברי הפולימר ויבחן אותו בתנאי מעבדה מחמירים, נותר ספק מהותי אשר היווה חסם משמעותי בפני אימוץ רחב יותר של טכנולוגיית ה-NUDURA ICF בפרויקטים של בניינים רבי קומות ומגדלי מגורים וכן בפרויקטים גדולים ומורכבים, ובמיוחד בפרויקטים ציבוריים ותשתיות.
המחקר המכריע: פרוטוקול EUCENTRE EUC062/2024E, מתודולוגיה קפדנית
פרוטוקול הניסוי, שסומן כ-EUC062/2024E (פרוטוקול פנימי 369) ותוכנן בקפידה על ידי החוקרים המובילים קרלו פיליפו מנזיני ופאולו מורנדי, היה קפדני וחסר תקדים בהיקפו ובדיוקו. במסגרת המחקר, נבנו 11 דגמי קירות בקנה מידה מלא, מה שהבטיח רלוונטיות גבוהה למצבי אמת. כל דגם קיר היה בגובה 3.2 מטרים, באורך 1.22 מטרים ובעל ליבת בטון בעובי 203 מ"מ – מידות המאפיינות קירות טיפוסיים במבני מגורים של בניינים רבי קומות. הדגמים חולקו לארבע קבוצות עיקריות: שתי קבוצות ביקורת של קירות בטון מזוין רגילים יצוקים בשיטה קונבנציונלית, ושתי קבוצות של קירות שנבנו באמצעות מערכת NUDURA ICF. הקירות נבחנו תחת בדיקות פסאודו-סטטיות מחזוריות ומונוטוניות, בהתאם לדרישות התקן האמריקאי המחמיר ASTM E2126-19, המדמה במדויק התנהגות מבנית תחת הרס הנגרם על ידי רעידת אדמה.
תוצאות המחקר: משוויון ערך מבני לעליונות בביצועים סייסמיים
תוצאות המחקר, שפורסמו רשמית בספטמבר 2025, לא רק שהפריכו את החששות הראשוניים לגבי חולשה אפשרית של הקירות, אלא אף הצביעו על יתרונות בלתי צפויים ומהותיים של שיטת ה-NUDURA ICF. הממצא המרכזי והחשוב ביותר היה קביעת שקילות מבנית מלאה. לפי מחקר EUCENTRE EUC062/2024E, לא נמצא כל הבדל מובהק מבחינה סטטיסטית או הנדסית ביכולת נשיאת העומסים המרבית או בקשיחות האלמנט בין קירות ה-NUDURA לקירות הבטון הרגילים. מסקנה זו לבדה מוכיחה באופן חד משמעי כי מחברי הפולימר אינם יוצרים כל החלשה הנדסית של ליבת הבטון, וכי הם אינם פוגעים בחוזק או ביציבות הבסיסית של הקיר.
אך גולת הכותרת והממצא המפתיע ביותר של המחקר הייתה במדד הדוקטיליות – יכולתו של אלמנט מבני לעבור עיוותים גדולים תחת עומס מבלי לאבד את יכולת נשיאת העומסים שלו. יכולת זו חיונית במיוחד לספיגת אנרגיה רבה בעת אירוע רעידת אדמה קריטי, והיא מונעת כשל פריך וקטסטרופלי של המבנה. בדיקות מקיפות במעבדת EUCENTRE פאביה הוכיחו שיפור של עד 87% בדוקטיליות בקירות NUDURA, עם ערכי יחס דוקטיליות שנעו בין 15 ל-19 בקירות NUDURA, לעומת 8 עד 12 בלבד בקירות המסורתיים. המשמעות המעשית של נתונים אלו היא שבאירוע סייסמי משמעותי, קיר NUDURA ICF מתנהג באופן "גמיש" ואלסטי יותר, סופג יותר אנרגיה סייסמית ומאפשר פיזורה באופן בטוח ומבוקר יותר, ובכך משפר משמעותית את עמידות המבנה כולו ואת בטיחות יושביו.
ממצא חשוב נוסף היה הנזק המצטבר המופחת. לאחר סיום סדרת ההעמסות המחזוריות והסרת לוחות ה-EPS החיצוניים, התגלה כי ליבת הבטון בקירות ה-NUDURA ICF הציגה רשת סדיקה פחותה משמעותית ופחות התנתקות של כיסוי הבטון (spalling) בהשוואה לקירות הבטון מסורתיים החשופים. תופעה זו מיוחסת לכליאה (confinement) שמספקים לוחות הבידוד והמחברים. כליאה זו מונעת מהבטון להתפשט הצידה תחת לחץ קיצוני ושומרת על שלמותו המבנית לאורך זמן, גם לאחר אירוע סייסמי משמעותי.
השלכות דרמטיות על שוק הבנייה בישראל והעולם
פרסום תוצאות המחקר מהווה נקודת מפנה דרמטית עבור שוק הבנייה בישראל ובעולם. "המחקר הזה מספק את החותמת המדעית הסופית למה שהניסיון העולמי מראה כבר עשרות שנים – טכנולוגיה עמידה ובטוחה", מסר דורון ערוסי הלוי, מנכ"ל אקובילד סיסטם בע"מ. "כעת, למהנדסים ולרגולטורים בישראל יש מסמך מקיף ובלתי תלוי, שנערך ביוזמת אקובילד ולבקשת הטכניון ובמעבדה מהשורה הראשונה בעולם, המאשר לא רק את בטיחות השיטה אלא את יתרונותיה הסייסמיים המובהקים והמשופרים באופן משמעותי". אקובילד סיסטם בע"מ דיווחה כי תוצאות המחקר מאפשרות תכנון מבנים העומדים בדרישות Eurocode 8 לתכן סייסמי, שנחשב לאחד התקנים המתקדמים והמחמירים בעולם מבחינת עמידות וביטחון מבני.

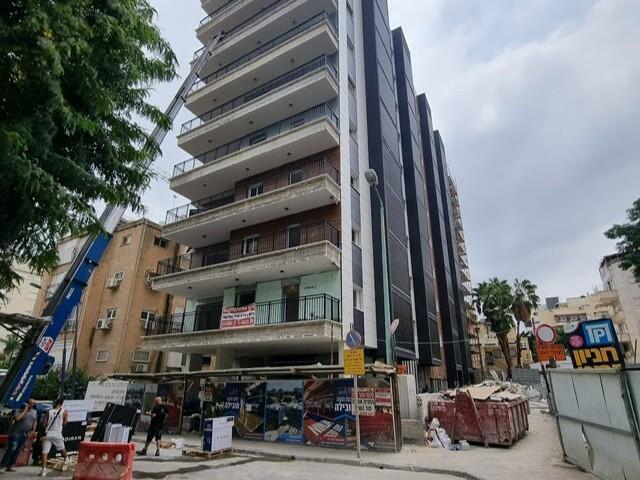

ההוכחה המדעית המובהקת מסירה סופית את החסם המרכזי שעיכב לעיתים את יישום טכנולוגיית NUDURA ICF בפרויקטים של בנייה רוויה לגובה בישראל. בעוד שכבר היום קיימים בישראל בניינים בני 6 עד 12 קומות שנבנו בשיטה זו בהצלחה רבה, ובקנדה נבנו מגדלים המתנשאים עד 33 קומות בטכנולוגיית NUDURA, המחקר החדש צפוי להאיץ מגמה זו באופן משמעותי. מעתה, מתכננים יכולים לשלב את היתרונות ההוליסטיים הרבים של השיטה – בידוד תרמי רציף ויעיל במיוחד (השקול ל-R-24) ללא גשרי חום תרמיים, בידוד אקוסטי מעולה (STC 50+), עמידות אש של 4 שעות העומדת בתקנים מחמירים, ומהירות ביצוע גבוהה וחסכונית – בידיעה שהבסיס המבני לא רק שאינו נפגע, אלא אף משופר באופן ניכר. זאת, בניגוד לשיטות בנייה מסורתיות המבוססות על בלוקי בטון תאי או אלמנטים אחרים, הדורשות בדרך כלל שכבות רבות ותהליכים נפרדים להשגת רמות ביצועים דומות, ומייצרות גשרי קור ובכך פוגעות ביעילות האנרגטית.
שאלות נפוצות בנוגע למחקר ולטכנולוגיית NUDURA ICF והשלכותיהן
האם משמעות המחקר היא שקירות NUDURA ICF חזקים יותר מקירות בטון רגילים?
המחקר מראה כי קירות NUDURA ICF שקולים (שווים) לקירות בטון רגילים מבחינת חוזק וקשיחות ראשוניים, אך הם בעלי דוקטיליות גבוהה משמעותית. 'חוזק' מתייחס לעומס המרבי שהקיר יכול לשאת לפני כשל, ובכך הם דומים. 'דוקטיליות' היא היכולת של החומר להתעוות בצורה משמעותית תחת עומס קיצוני מבלי להישבר באופן פריך ופתאומי. השיפור המשמעותי בדוקטיליות מעיד על התנהגות עדיפה באירוע סייסמי, כלומר יכולת ספיגת אנרגיה טובה יותר ופיזורה, ולאו דווקא חוזק גולמי גבוה יותר באופן ליניארי בתנאים רגילים. זוהי עמידות משופרת בפני כשל פתאומי.
מדוע החשש ממחברי הפולימר היה כה נפוץ בקרב מהנדסים ישראלים?
מהנדסים אמונים על גישה שמרנית, זהירה ובטוחה לתכנון מבנים, במיוחד כשמדובר בחומרים חדשים. הרעיון של שילוב אלמנט פלסטי בתוך ליבת בטון קונסטרוקטיבית נוגד במידה מסוימת את האינטואיציה ההנדסית הקלאסית, שרואה בבטון חומר הומוגני ואוטונומי במבנהו. בהיעדר נתוני בדיקה בקנה מידה מלא ואובייקטיביים, ההנחה הסבירה הייתה שהמחברים עלולים ליצור מישורי חולשה, ריכוזי מאמצים לא רצויים, או פגיעה בהעברת כוחות. מחקר EUCENTRE נועד לבחון הנחה זו באופן מדעי ומבוקר, והוכיח באופן חד משמעי שהיא אינה נכונה במקרה של מערכת NUDURA מתוכננת כהלכה.
האם תוצאות המחקר תקפות לכל מערכות ה-ICF הקיימות בשוק?
ממש לא, חשוב להדגיש: המחקר נערך ספציפית על מערכת NUDURA, תוך שימוש במחברי הפולימר הקנייניים, הייחודיים והמתוכננים שלה. בעוד שהעקרונות הכלליים של כליאת הבטון והשפעתו על דוקטיליות עשויים לחול גם על מערכות ICF אחרות, התוצאות הכמותיות המדויקות – לרבות שיפור של 87% בדוקטיליות וההתאמה המוכחת לתקן Eurocode 8 – מאומתות ומאושרות באופן ישיר ובלעדי עבור מערכת NUDURA שנבדקה בקפדנות. על מתכננים ובוני מבנים להסתמך על אישורים ודוחות בדיקה ספציפיים לכל מערכת שהם שוקלים להטמיע בפרויקטים שלהם, ולא להניח הכללה גורפת.
לסיכום, המחקר המקיף והפורץ דרך מפאביה מספק לקהילת ההנדסה והבנייה בישראל את הנתונים המבוססים, האמינים והממשיים שחיכתה להם קהילה זו. הוא סותם את הגולל על החשש המרכזי סביב שימוש במחברים פנימיים ומאפשר למתכננים, מהנדסים ויזמים לאמץ בביטחון מלא טכנולוגיה המציעה מעטפת ביצועים הוליסטית ומושלמת, תוך שיפור מוכח ומשמעותי של העמידות הסייסמית. השאלה איננה עוד 'האם' השיטה של NUDURA ICF בטוחה או יעילה, אלא 'כיצד' ניתן למנף את יתרונותיה הרבים לבניית הדור הבא של מבנים איכותיים, בטוחים, חסכוניים באנרגיה וידידותיים לסביבה בישראל. אנשי מקצוע המעוניינים לקבל את הדוח הטכני המלא, פרוטוקולי הניסוי המפורטים או פרטים הנדסיים נוספים, יכולים לפנות לנציגות המקומית של אקובילד סיסטם בע"מ.
